Research Background

研究背景

CAD/CAE 一体化是各大 CAE 软件商竞争的焦点，而网格全自动划分是这一过程中一个难以逾越的鸿沟，也是国内自主 CAE 软件研发的一个短板。其中，带有噪音(如极短边和极窄面)的 CAD 模型的几何修复，又是一个甚至比网格划分更加难以自动化的课题。为此，我们提出了“ 完整实体全自动CAE ”的概念。

直接在 CAD 模型上分析

避免对结构作几何上的简化。任何结构（包括细长和薄型结构），从整体到局部细节，如机械结构中的倒角、焊缝、退刀槽和小圆孔等，都按照实际形状尺寸作为三维实体处理。

含“噪音”几何无需修复

当几何模型包含重叠、细缝、极短边等“噪音”时，无需几何修复亦可直接生成网格，人工输入参数少。

分析模型只有三维实体

避免将结构抽象为一维几何体（梁、杆等）、二维几何体（板、壳等），分析模型只有三维实体这一种形态。

准确求解应力集中

计算精度高，能准确求解应力集中问题，如结构中的小倒角、细小特征等部位的局部应力。

自然处理无限域问题

方便自然地求解涉及无限域的问题，如噪声、地震、电磁波等，无需人为截断计算域。

自然求解奇异性问题

方便自然地求解奇异性问题，如强度因子、裂纹扩展等，裂纹尖端场无需特殊单元处理。

Algorithm Innovation

算法创新

经过二十多年的努力探索，我们在以下几个方面获得突破性创新成果。

01BFM

边界面法

将边界积分方程与计算机图形学结合，直接在三维实体模型上进行应力分析，是真正的等几何分析方法。
02DI

双层插值法

统一了连续与不连续单元，为边界变量给出完备描述，使变网格计算简单易行，适宜非线性问题。
03ACA/FMM

自适应几何交叉近似算法和增强型快速多极子算法

把计算复杂度降到线性量级，突破大规模计算瓶颈。
04SSD

单元球面细分法

奇异、超奇异与近奇异积分可任意精度计算，不受单元形状与源点位置限制。
05MESH

复杂结构自动网格划分

二叉树非连续网格生成算法，对任意复杂结构（含“脏”模型）自动划分网格。

01 / BFM

边界面法

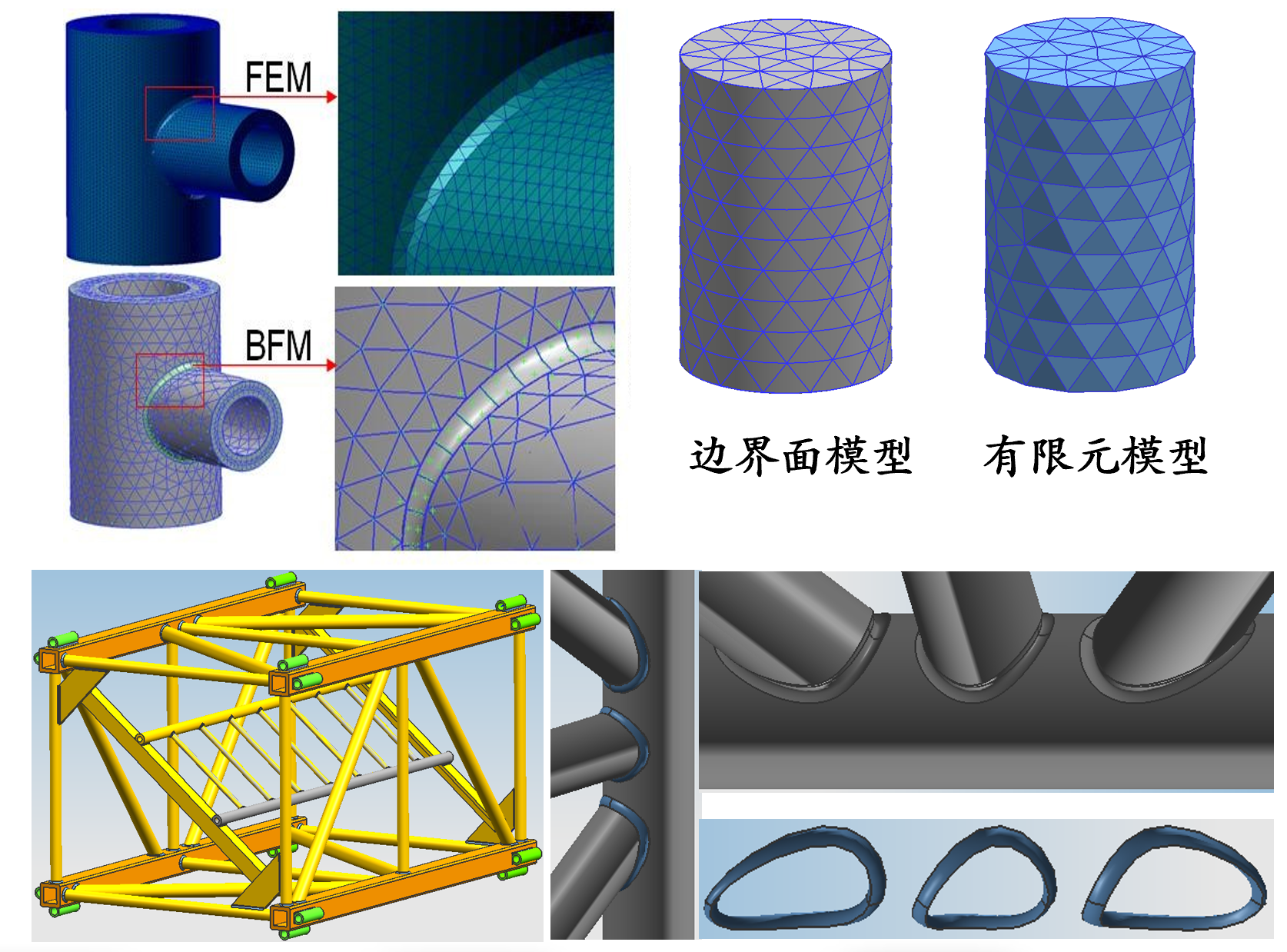

将边界积分方程（BIE）和计算机图形学结合起来，利用 BIE 与 Brep 天然无缝连接的优势，直接在结构的三维实体模型上进行应力分析。

将 CAE 和 CAD 自然地连结在一起，是一种真正的等几何分析方法。

薄壁圆筒带底座的边界网格 — **薄壁圆筒带底座**仅在三维实体表面生成边界网格，无需体网格

02 / DI

双层插值法

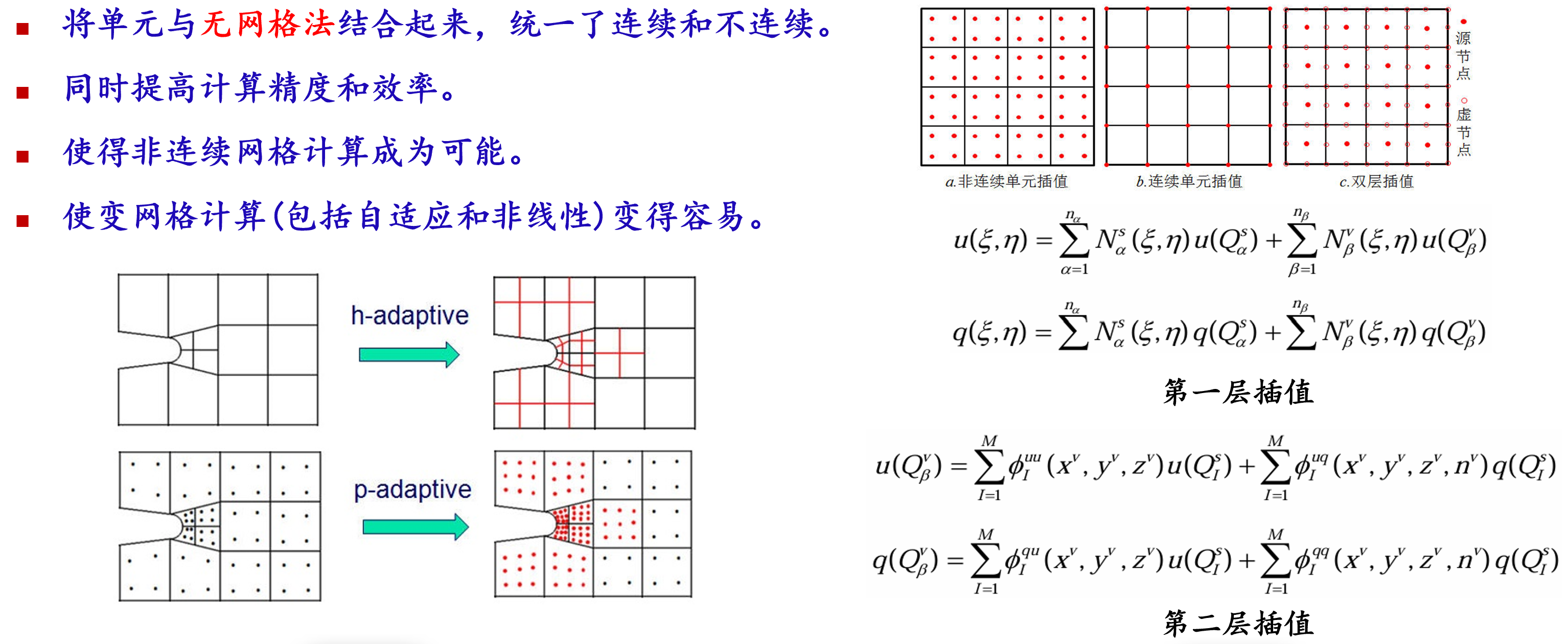

将单元插值与无网格法结合起来，统一了连续和不连续单元，同时还给边界积分方程的边界变量一个完备描述。

双层插值法既可以插值非连续函数，也可以用不连续网格插值连续函数，使得变网格计算简单易行，因而适宜非线性问题。

薄板结构的非连续网格划分 — **薄板非连续网格**网格可在界面两侧独立过渡，不必强迫节点对齐

03 / ACA·FMM

自适应几何交叉近似算法和增强型快速多极子算法

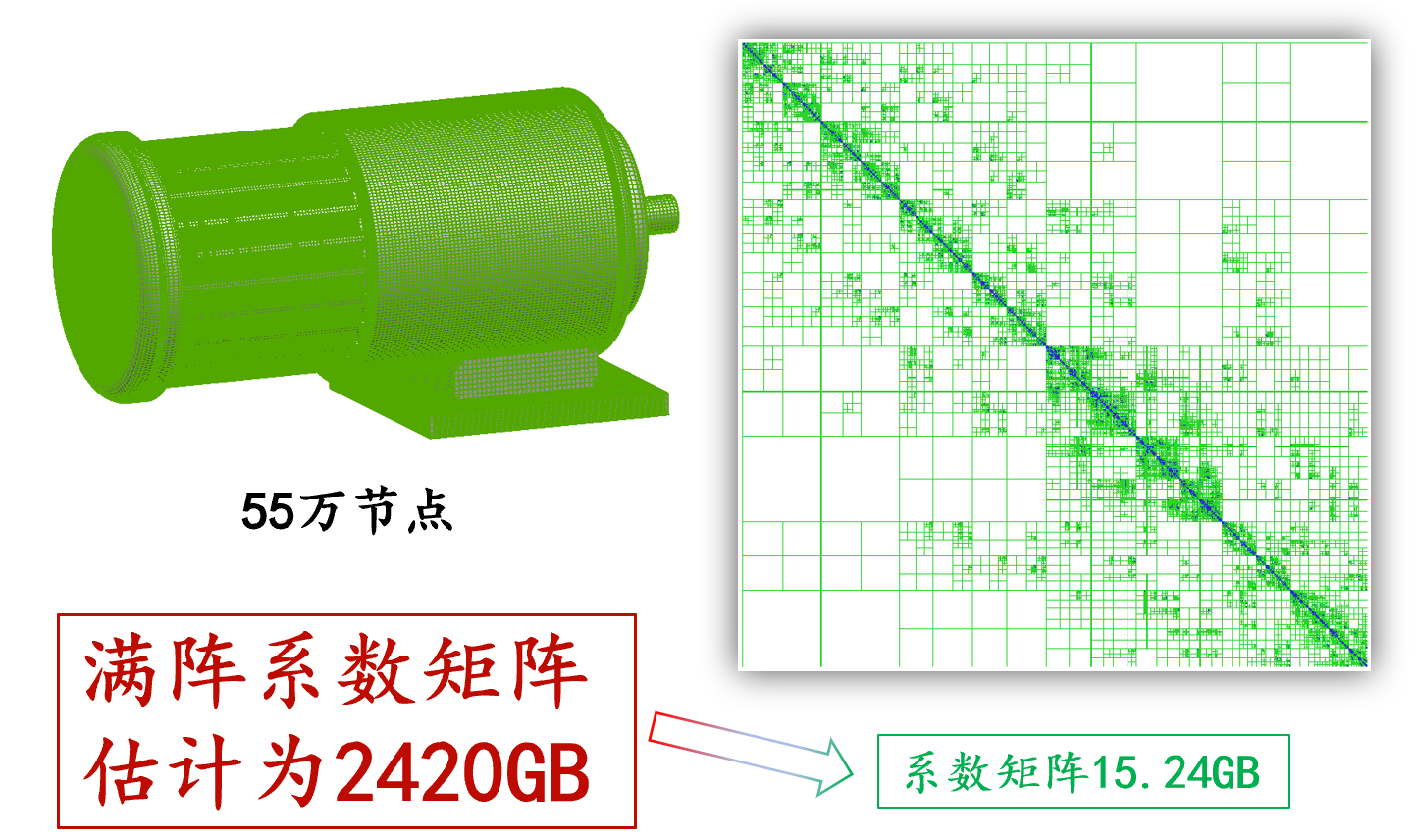

将边界元积分方程的计算复杂度降低到线性或几乎线性量级。

实现了分级矩阵的所有代数运算以及它们的 Out Of Core 算法（包括直接求逆和 LU 分解），突破了其大规模计算瓶颈，使得边界积分方程在大规模问题上的应用不再是难题。

齿轮结构的应力分析结果 — **齿轮结构**分级矩阵算法使大规模问题的高效求解成为可能

04 / SSD

单元球面细分法

实现了对任意基本解类型、任意单元形状、任意源点位置的奇异、超奇异以及近奇异积分的任意精度计算。

使得边界积分方程中的奇异积分计算不再是难题。

双边裂纹附近的网格分布 — **双边裂纹网格**裂纹尖端附近场的奇异积分由该方法精确处理

05 / MESH

复杂结构自动网格划分

实现了几种主要的传统网格划分方法，如推进波前法、Delaunay 三角化、映射法、扫掠法、铺砖法、模板法，以及这些方法的混合方法等。

在此基础上，实现了二叉树非连续网格生成算法，该方法对几何模型的形状和 CAD 建模质量的要求很低，能对任意复杂结构（特别是“脏”的几何模型）自动划分网格，彻底将 CAE 从网格划分的牢笼中解放出来。

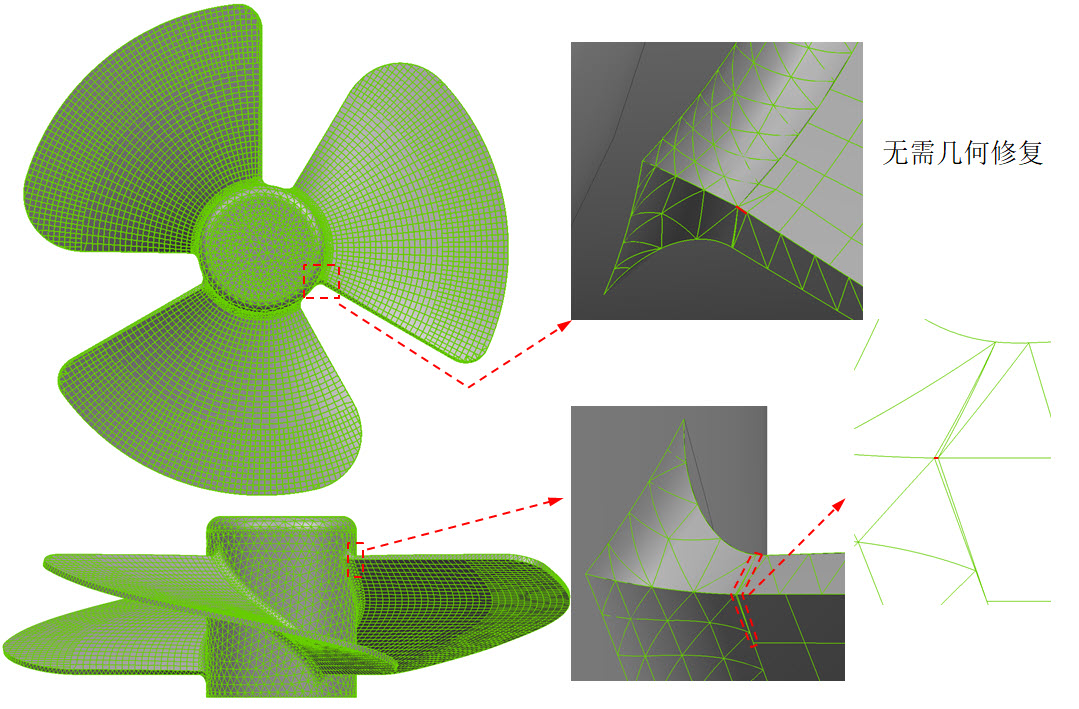

风扇薄壁结构的自动网格划分 — **风扇薄壁叶片**对形状与建模质量要求低，可自动划分网格

Initial Achievements

当前进展

搭建成了一个完全融于 CAD 环境中的 CAE 分析软件框架。该软件框架全部用 C++ 编写，目前已有 126 个项目、近 3000 个源文件、设计 5000 个类，共约 120 万句。

该软件框架是一个天衣无缝的 CAD/CAE 一体化计算力学软件平台，包含完备的从 CAD 模型到网格划分、到 CAE 分析、再到后处理全过程全自动的基础部件。所有算法和过程做到科学而自然，避免人工假设和规定。

目前可以求解任意复杂结构的稳态及瞬态热传导、弹性应力、裂纹及其扩展、稳态声场等问题。关于接触问题、弹塑性问题、弹性动力问题也都有了初步实现。计划在十年内实现几何非线性问题、电磁场及电磁波问题、以及多物理场耦合问题的求解，实现基于 CPU/GPU 的并行计算。未来结合大数据、云计算等，形成一套与现有国际商业 CAE 软件相抗衡的工程分析软件。

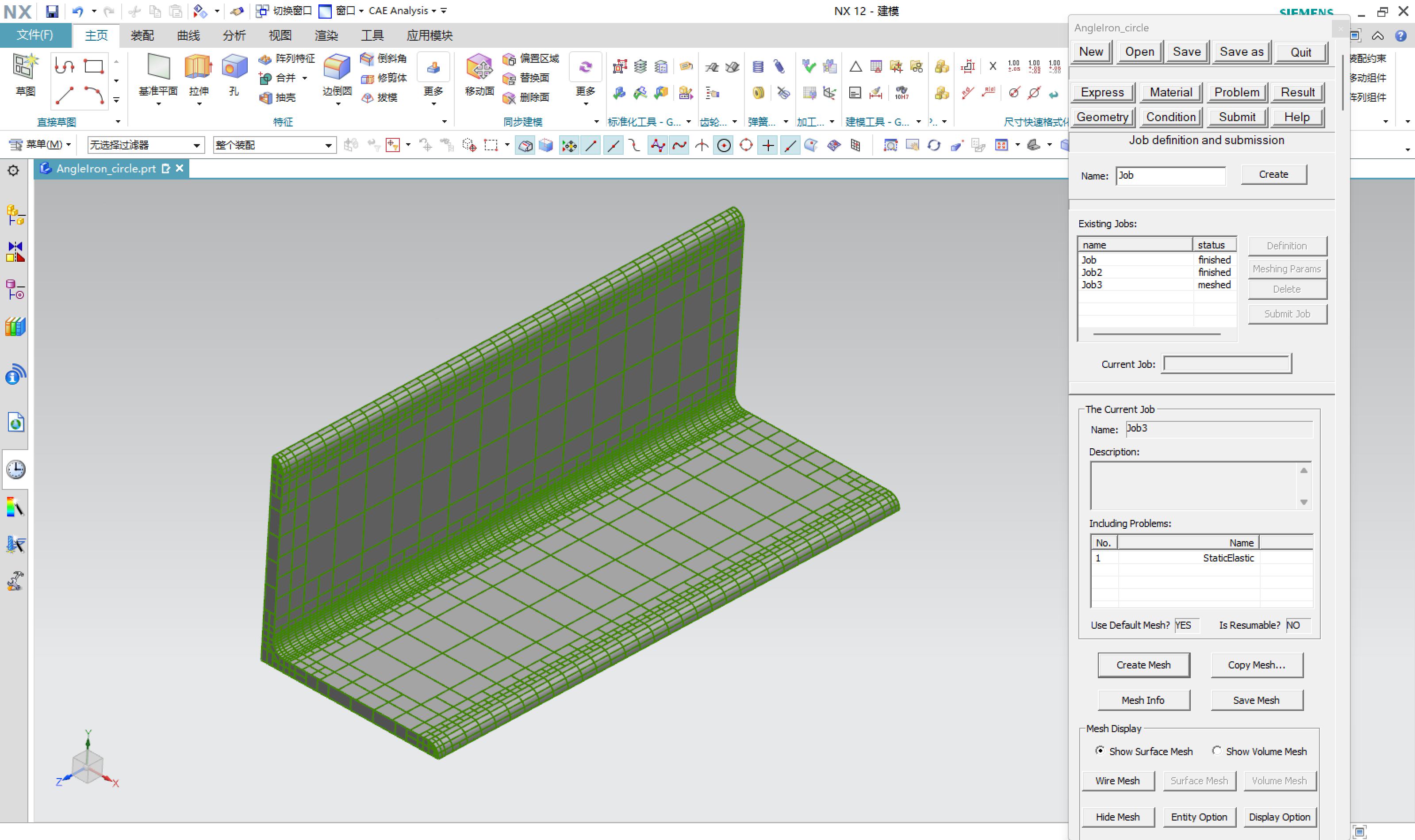

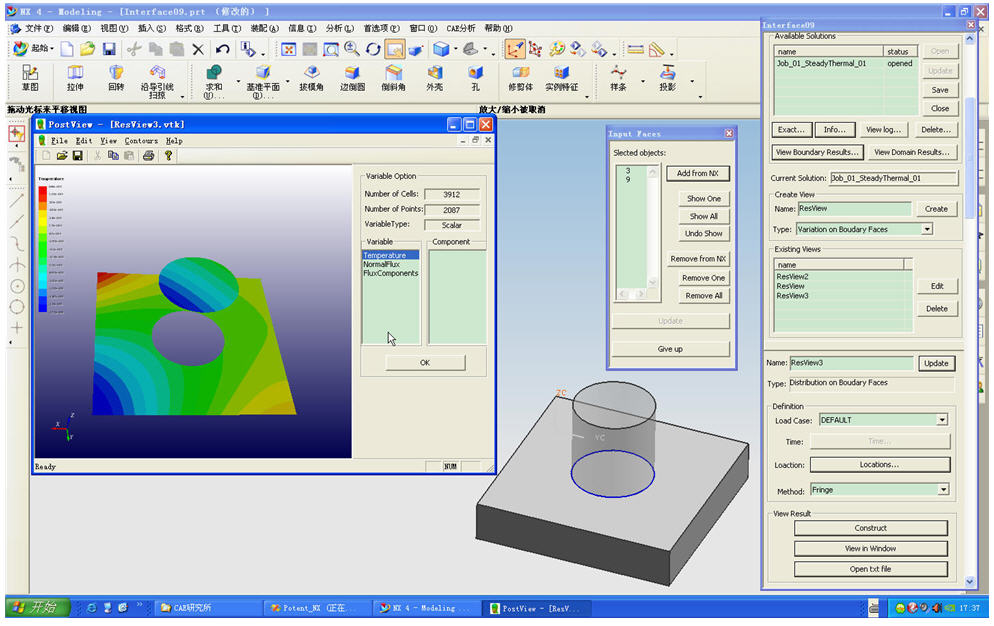

在 CAD 交互环境中对三维实体模型直接进行 CAE 分析的操作界面 — CAD 交互环境中的 CAE 分析 · 建模、定义荷载与边界条件、求解到后处理全程在 CAD 中完成

Potent 软件的求解设置与分析结果界面 — 5aCAE软件界面兼容CAD软件历代版本

5aCAE Z1

颠覆性特点

5aCAE Z1 不仅计算精度、效率高于国际主流商业软件（如 NASTRAN 和 ANSYS 等），而且具有以下全新特征，不同于现有所有 CAE 商业软件。

简单

在 CAD 环境中点击按钮即可完成分析
无需计算力学专门知识，懂材料力学即可
无需结构简化，无需选择单元类型

方便

CAD模型无需几何修复（通过CAD几何检查即可）
网格全自动生成，对用户不可见
约束与载荷直接施加在几何体上

通用

细长、薄壁、细小特征统一按三维实体处理
含重叠、细缝、极短边的模型无需几何修复
覆盖热传导、应力、断裂、接触与声场

快速

快速多极子等算法，计算复杂度近乎线性
同等精度下节点数比有限元少两个数量级
Out-Of-Core 算法突破大规模计算瓶颈

稳定

二叉树非连续网格，“脏”模型也能自动划分
奇异与近奇异积分可任意精度计算
双层插值统一连续与非连续单元

精确

计算精度高于 NASTRAN、ANSYS 等主流软件
局部焊缝等任意点的应力值精确可得
准确求解应力集中与裂纹强度因子

Typical Examples

典型算例

以下算例覆盖稳态与瞬态热传导、弹性静力学、断裂疲劳、接触分析、结构振动与声场分析六大类。图中标注的节点数为同等精度要求下 5aCAE（BFM）与国际主流有限元软件（FEM）的对比。

稳态热传导分析

9 页 · 7 个算例

1.1

二维多孔板

BFM 462 节点 vs FEM 563037 节点

同一问题，边界面法仅需 462 个节点即可得到与有限元 563037 个节点相当的温度场，自由度规模相差三个数量级。

二维多孔板温度分布，边界面法结果 — **BFM · 5aCAE**462 节点

二维多孔板温度分布，有限元法结果 — **FEM · 商业软件**563037 节点

1.2

冷却水管

细长的冷却水管按真实形状作为三维实体建模，网格全自动生成且对用户不可见。规则排布与随机弯曲两种管束均可直接分析。

随机弯曲的冷却水管束模型 — **随机弯曲管束**大量细长弯管直接作为三维实体参与计算

1.2 · 续

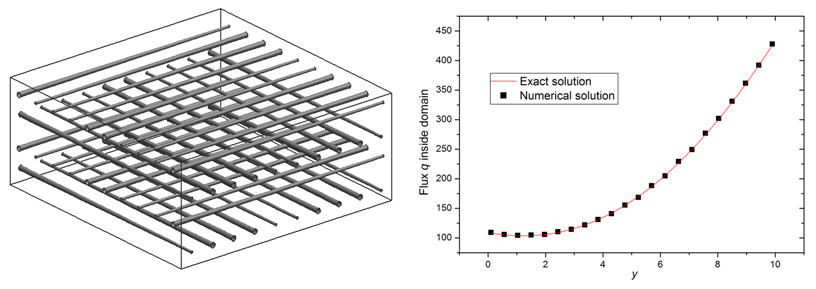

冷却水管 · 精度验证

沿管孔方向的热流分量数值解与解析解吻合良好，验证了细长管道按三维实体处理时的计算精度。

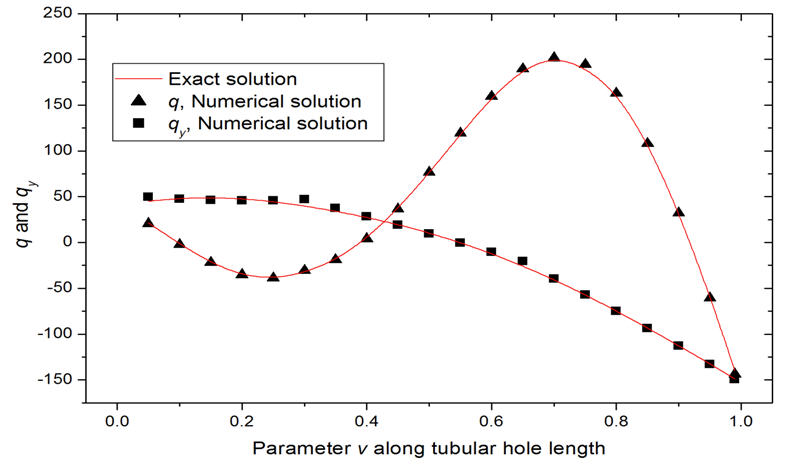

沿管孔方向热流的数值解与解析解对比曲线 — **沿管孔热流分布**数值解（点）与解析解（线）对比

1.3

纤维增强复合材料

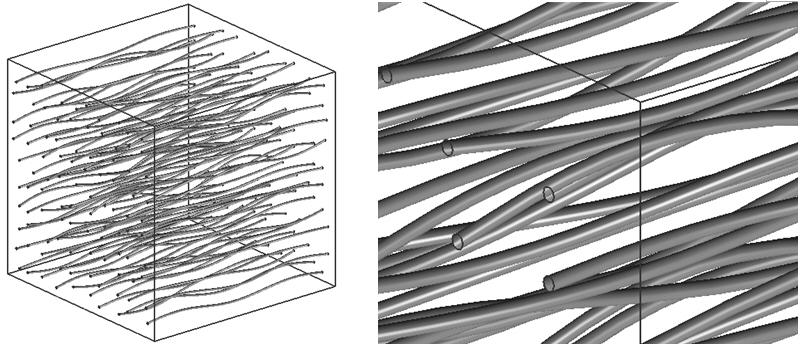

纤维与基体各自按实际形状尺寸作为三维实体参与计算，无需等效均匀化处理。

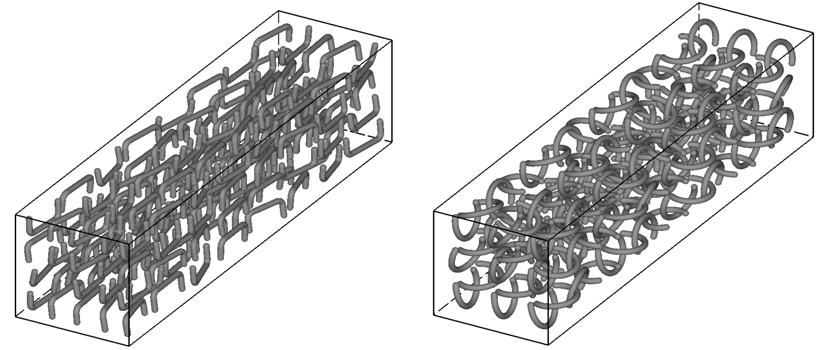

两种随机弯曲纤维排布的复合材料模型 — **两种纤维排布**大量弯曲纤维直接建模

1.4

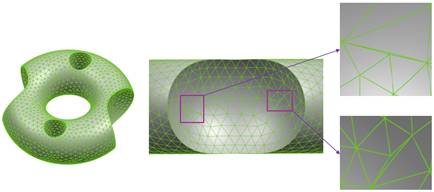

任意裁剪几何体

几何体经任意裁剪后产生极短边等“噪音”，无需几何修复即可直接生成网格并完成计算。

1.4 · 续

任意裁剪几何体 · 热流

同一模型的法向热流分布，裁剪边界附近的热流变化被准确捕捉。

1.5

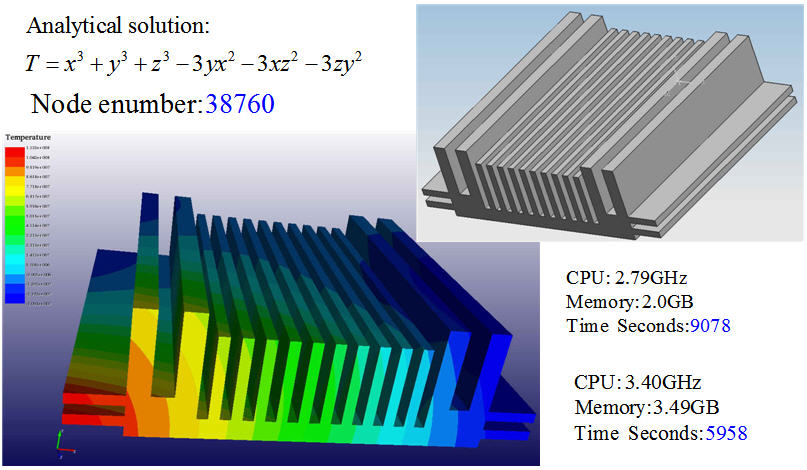

散热片的自动分析

密集鳍片阵列全自动划分网格并求解。图中给出解析解形式、节点数（38760）以及两种硬件配置下的计算耗时。

1.6

发动机曲轴温度分析

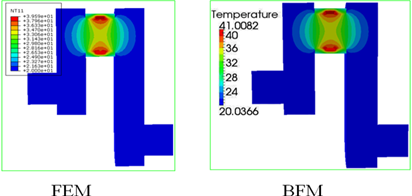

曲轴截面的温度分布，边界面法（BFM）结果与有限元法（FEM）结果一致。

发动机曲轴温度场，FEM 与 BFM 对比 — **FEM 与 BFM 对比**左 FEM、右 BFM 温度分布

1.7

水杯温度分析

5aCAE 1880 节点 vs ANSYS 222335 节点

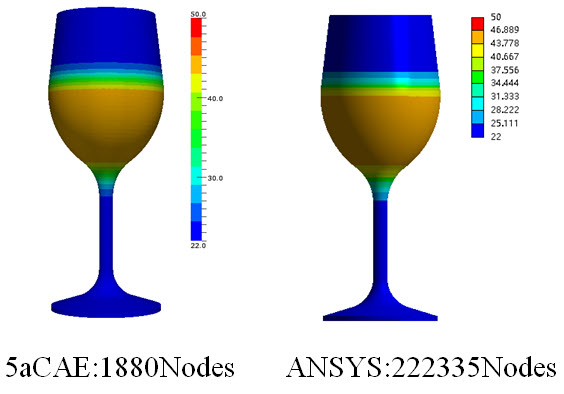

高脚杯与带手柄水杯的温度场。同一问题下 5aCAE 与商业软件结果一致，节点数相差两个数量级。

高脚杯温度场，5aCAE 与 ANSYS 对比 — **高脚杯**左 5aCAE（1880 节点），右 ANSYS（222335 节点）

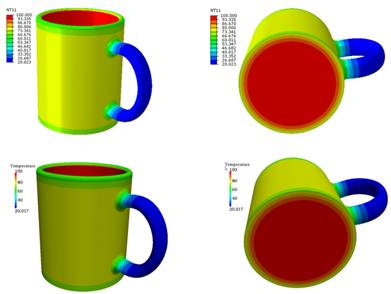

带手柄水杯的温度场，多视角 — **带手柄水杯**上排 Abaqus（NT11），下排 5aCAE

瞬态热传导分析

3 页 · 3 个算例

2.1

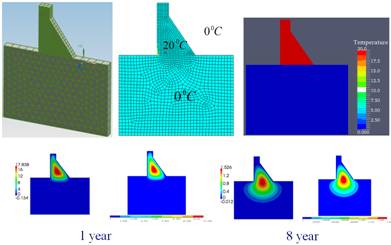

大坝自然冷却过程

大坝浇筑完成后的自然冷却过程。初始温度 20°C，地基与外界保持 0°C，坝体与地基作为整体实体参与瞬态计算。下排依次为第 1 年与第 8 年的温度分布，可以看到热量逐步由坝体向地基与外界散失。

大坝模型、网格、边界温度及第 1 年与第 8 年的温度分布 — **温度演化**上排为模型、网格与初始温度；下排为第 1 年、第 8 年

2.2

垒筑温度分析

分层垒筑的混凝土块体，考虑水化热绝热温升 θ(τ) = 25τ / (4.5 + τ) 与表面对流散热。边界面法（BFM）与有限元法（FEM）给出的温度演化曲线一致，右下为第 180 天的温度状态。

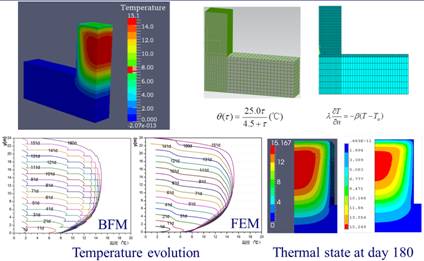

垒筑块体温度场、BFM 与 FEM 温度演化曲线及第 180 天温度状态 — **温度演化与对比**BFM 与 FEM 温度演化曲线一致

2.3

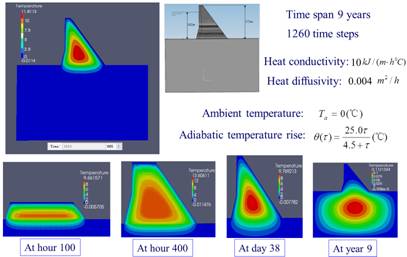

大坝浇筑过程

模拟大坝分层浇筑的全过程：时间跨度 9 年、共 1260 个时间步，导热系数 10 kJ/(m·h·°C)，导温系数 0.004 m²/h，环境温度 0°C。下排依次为第 100 小时、第 400 小时、第 38 天与第 9 年的温度分布。

弹性静力学分析

18 页 · 16 个算例

3.1

轴卡应力分析

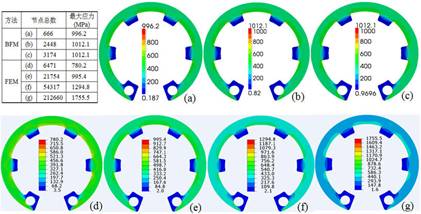

表中列出不同网格密度下边界面法（BFM）与有限元法（FEM）的节点数与最大应力，图 (a)–(g) 为对应的应力分布。

轴卡在不同网格下的应力分布与最大应力表 — **收敛性对比**BFM 与 FEM 不同网格下的最大应力

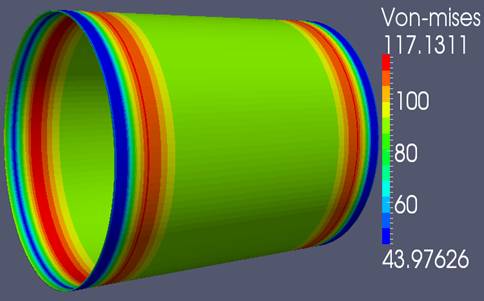

3.2

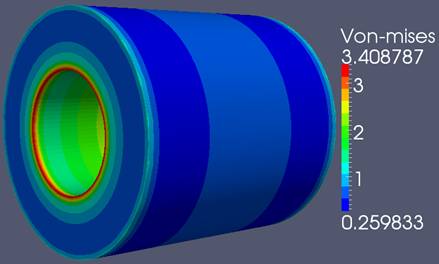

厚壁圆筒应力分析

厚壁圆筒的等效应力分布，沿壁厚方向的应力变化被准确求解。

3.3

薄壁圆筒应力分析

薄壁结构直接按三维实体处理，无需抽壳简化，径向位移与薄壳理论精确解吻合。

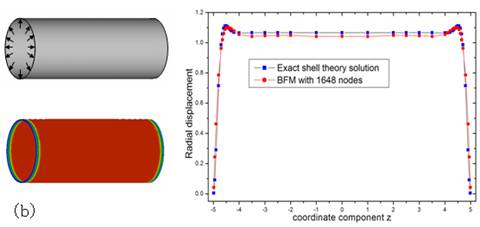

薄壁圆筒径向位移与薄壳理论解对比 — **径向位移**BFM（1648 节点）与薄壳理论精确解对比

3.4

薄壁圆筒带底座应力分析

非连续网格

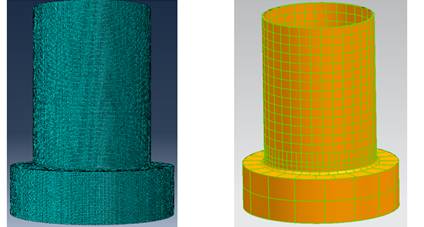

左为有限元四面体网格（1117382 个二次单元），右为边界面法面网格（1614 个二次面单元）。底座与筒体连接处采用非连续网格。

薄壁圆筒带底座的 FEM 与 BFM 网格对比 — **网格对比**左 FEM，右 BFM

3.4 · 位移

薄壁圆筒带底座 · 位移

FEM 1117382 单元 vs BFM 1614 单元

两种方法的位移分布一致，而边界面法的未知量规模小三个数量级。

3.4 · 应力

薄壁圆筒带底座 · 等效应力

等效应力分布同样一致，底座与筒体过渡处的应力集中被准确捕捉。

3.5

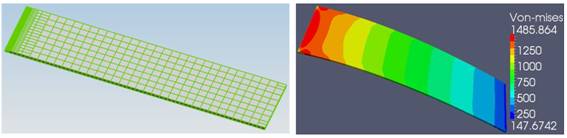

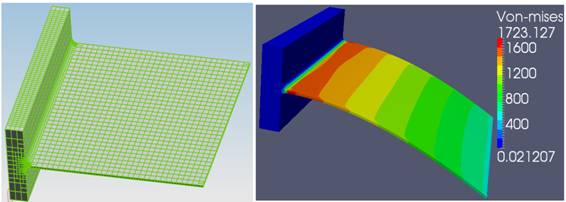

薄板应力分析

非连续网格

薄板按三维实体处理，厚度方向无需抽壳简化。

3.6

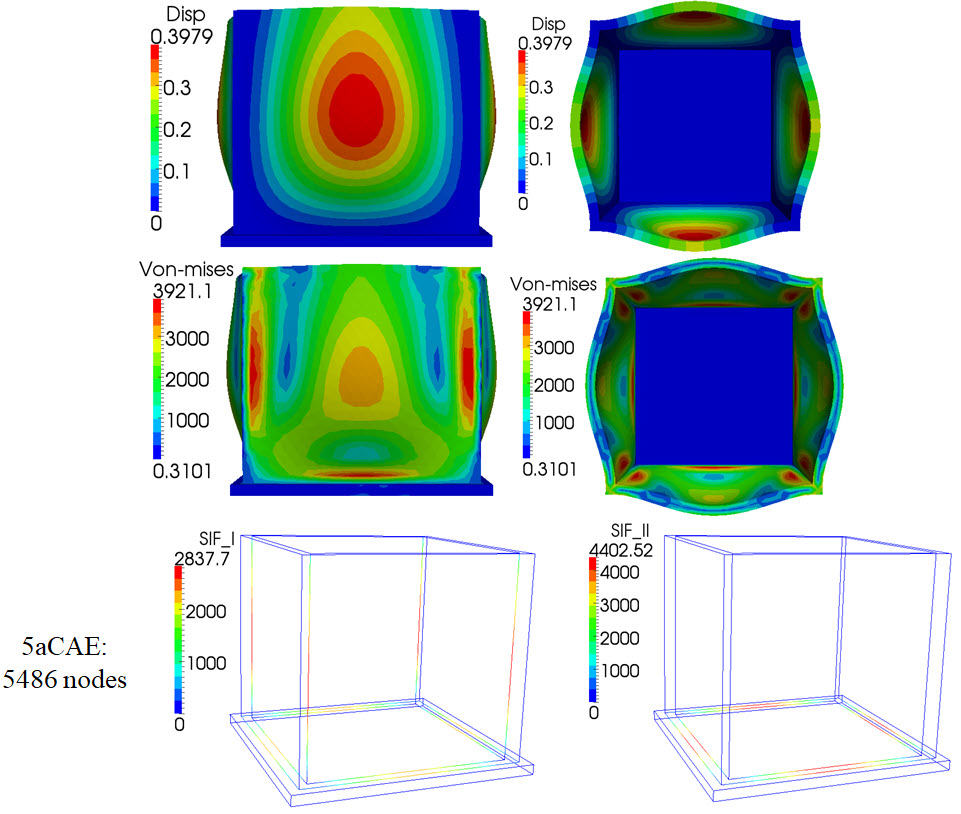

薄壁水池应力分析

薄壁水池的位移、等效应力与应力强度因子分布，5aCAE 使用 5486 个节点。

薄壁水池的位移、等效应力与强度因子 — **位移 · 等效应力 · 强度因子**5aCAE 5486 节点

3.7

开口环应力分析

5aCAE 1526 节点 vs FEM 633258 节点

开口处的应力集中被准确求解。5aCAE 仅用 1526 个节点，与有限元 633258 个节点的结果一致。

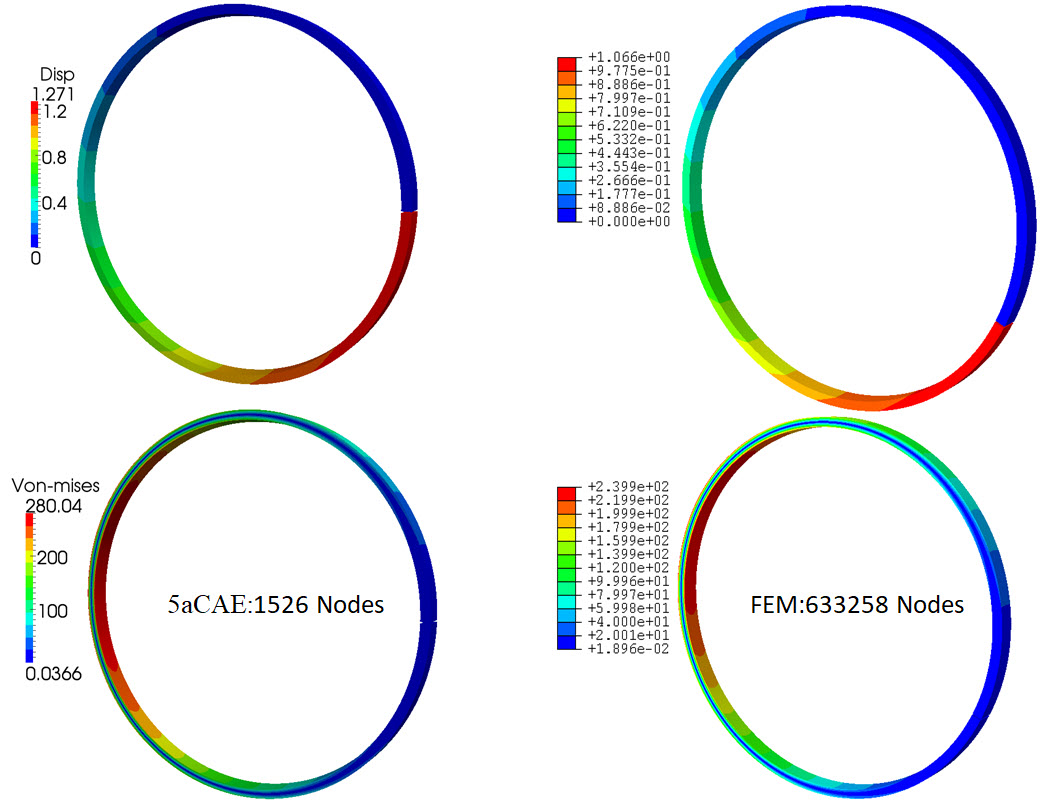

开口环的位移与等效应力，5aCAE 与 FEM 对比 — **位移与等效应力**左 5aCAE，右 FEM

3.8

桁架结构应力分析

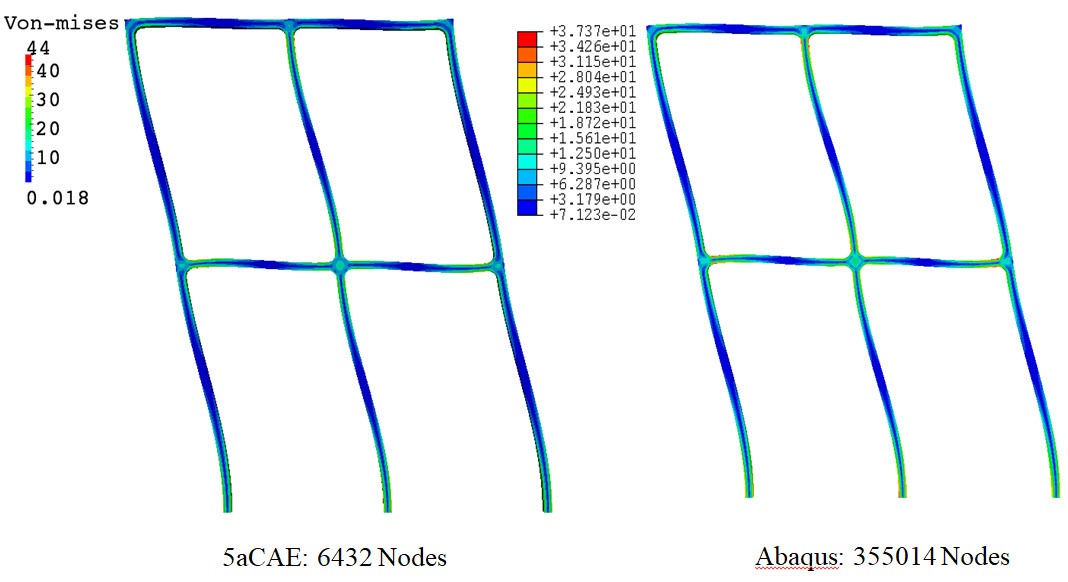

5aCAE 6432 节点 vs Abaqus 355014 节点

对于刚架这类复杂结构，能够得到局部焊缝上任意点的精确应力值，并可在不带倒角的情况下自动计算强度因子。

桁架结构等效应力，5aCAE 与 Abaqus 对比 — **等效应力**左 5aCAE 6432 节点，右 Abaqus 355014 节点

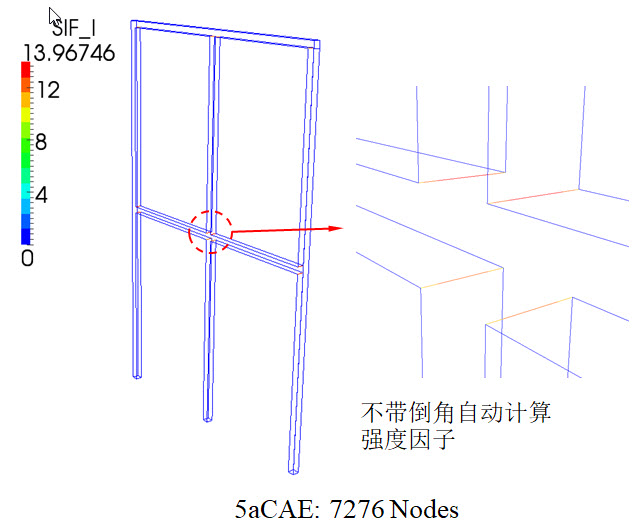

桁架连接部位的强度因子 — **强度因子**5aCAE 7276 节点，自动计算

3.9

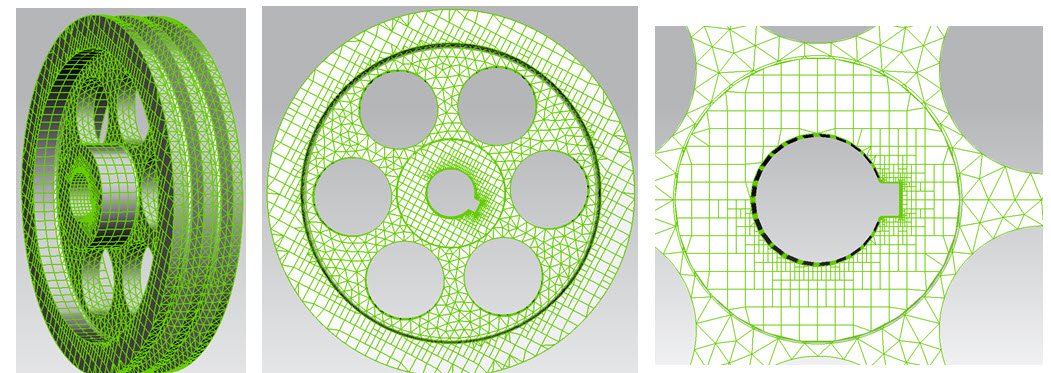

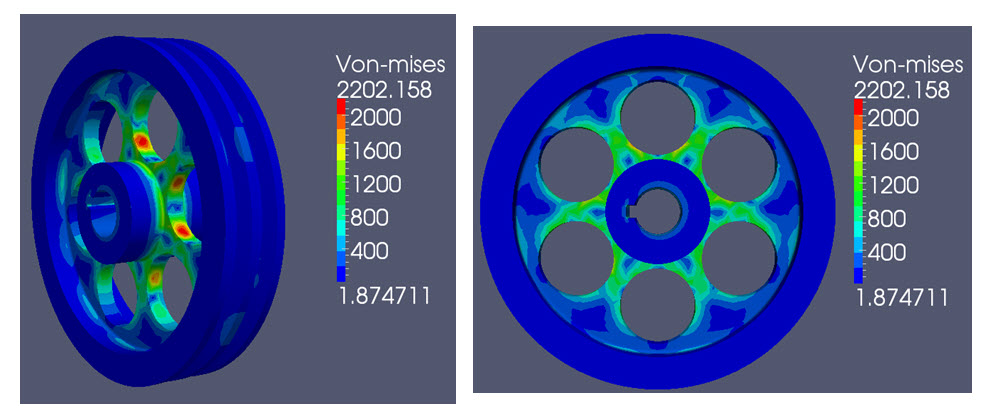

皮带轮应力分析

非连续网格

轮辐与轮缘采用非连续网格自动划分，轮辐根部的应力集中被准确求解。

3.10

肋片应力分析

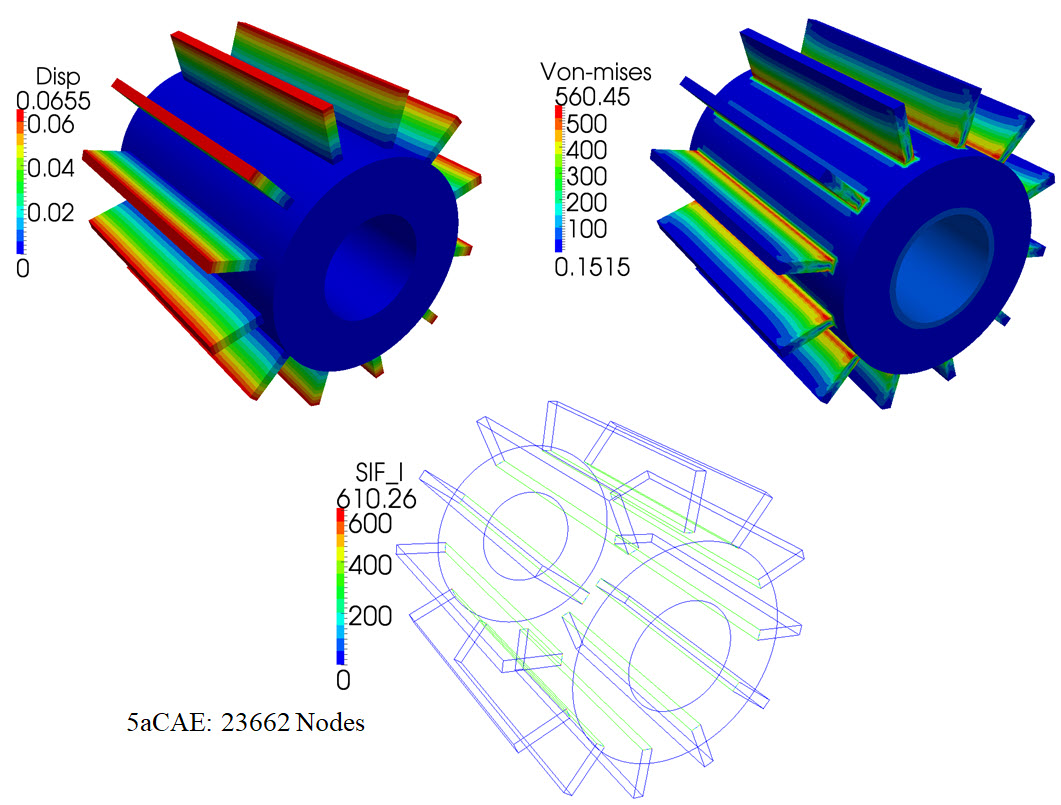

带肋结构的位移、等效应力与强度因子，5aCAE 使用 23662 个节点。

3.11

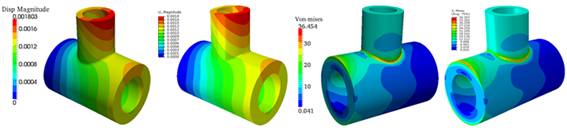

三通管应力分析

带细小特征的结构

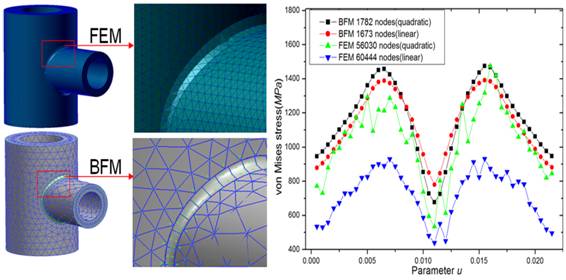

相贯线等细小特征完整保留。沿相贯线的等效应力曲线表明，边界面法以少得多的节点数得到稳定的应力结果。

三通管 FEM 与 BFM 网格及沿相贯线应力曲线 — **网格与应力曲线**FEM/BFM 网格及沿相贯线的等效应力

3.12

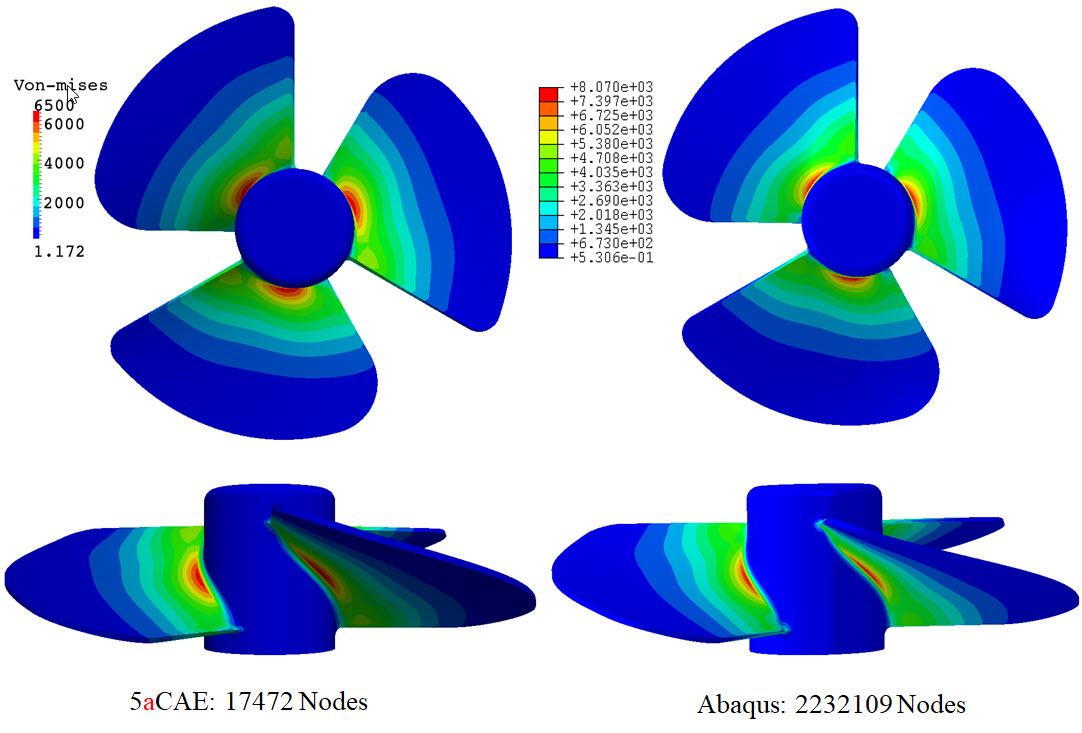

风扇应力分析

5aCAE 17472 节点 vs Abaqus 2232109 节点

叶片薄壁结构无需几何修复即可直接划分网格；5aCAE 与 Abaqus 结果一致，节点数相差两个数量级。

风扇等效应力，5aCAE 与 Abaqus 对比 — **等效应力**左 5aCAE，右 Abaqus

3.13

角钢应力分析

带细小特征的结构

带孔角钢的等效应力分布，孔边等细小特征处的应力集中被准确捕捉。

3.14

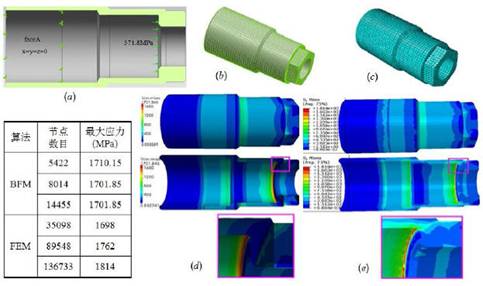

发动机喷油嘴紧帽应力分析

表中给出不同网格密度下 BFM 与 FEM 的节点数与最大应力，边界面法以更少的节点收敛到稳定值。

喷油嘴紧帽在不同网格下的应力与最大应力表 — **收敛性对比**BFM 与 FEM 不同网格下的最大应力

3.15

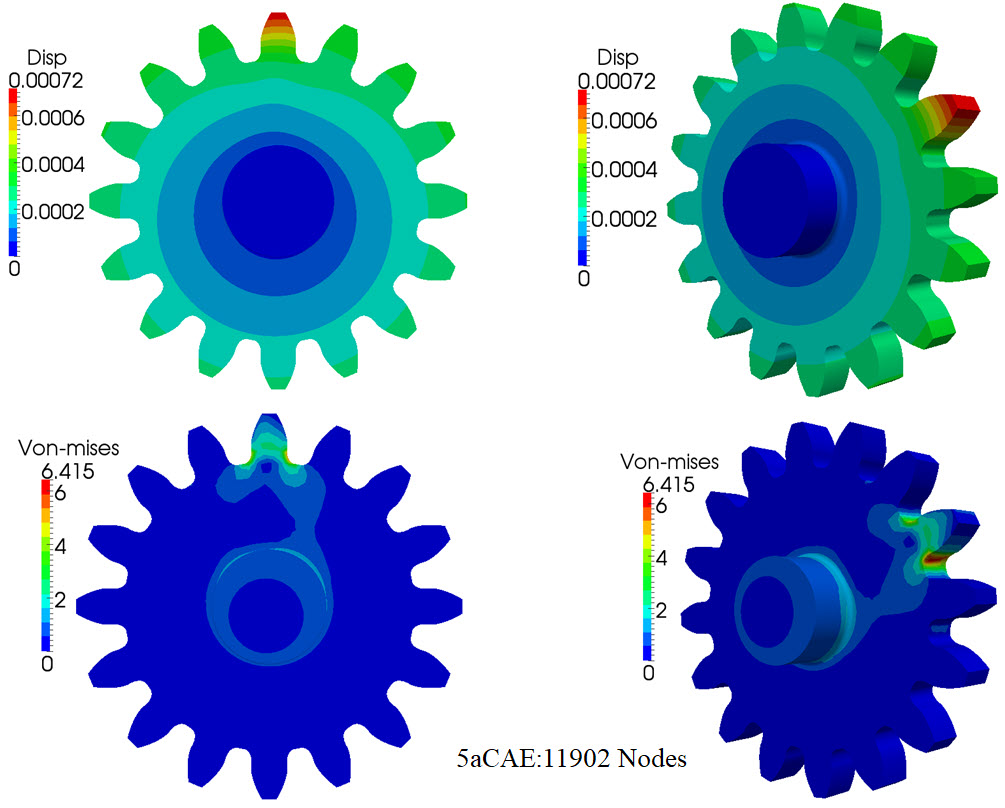

齿轮应力分析

轮齿的位移与等效应力分布，齿根部位的应力集中被准确求解，5aCAE 使用 11902 个节点。

齿轮的位移与等效应力分布 — **位移与等效应力**5aCAE 11902 节点

3.16

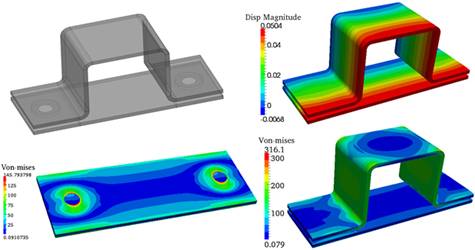

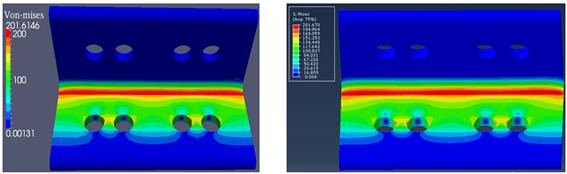

薄板点焊结构应力分析

点焊连接的薄板支架，焊点附近的应力集中被准确捕捉。

断裂与疲劳分析

3 页 · 3 个算例

4.1

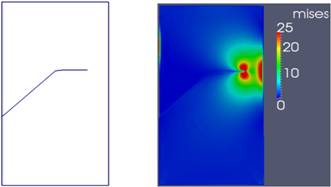

单边疲劳裂纹扩展

带单边裂纹的板件在疲劳载荷作用下的裂纹扩展分析。左图为裂纹扩展路径，右图为裂纹尖端附近的等效应力分布。裂纹尖端的奇异应力场直接求解，无需布置特殊单元。

单边裂纹扩展路径及裂纹尖端等效应力分布 — **扩展路径与尖端应力**左为扩展路径，右为等效应力

4.2

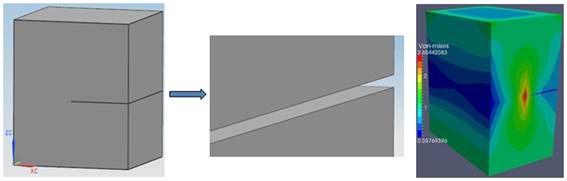

三维贯穿裂纹

含贯穿裂纹的三维实体，裂纹面按真实几何建模，中图为裂纹局部放大。右图为等效应力分布，裂纹前沿的应力集中被准确捕捉。

4.3

双边裂纹

5aCAE 2704 节点 vs FEM 1125833 节点

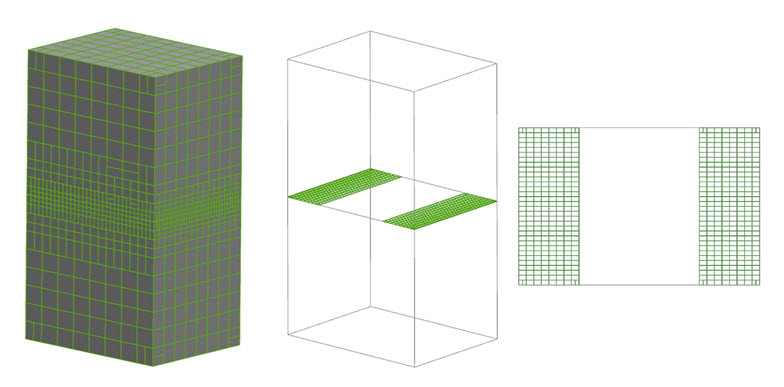

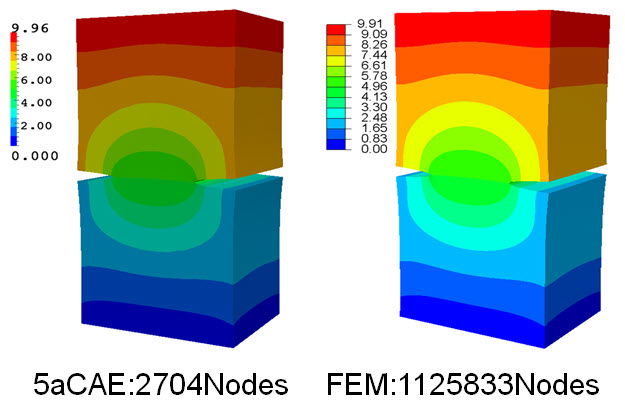

含双边裂纹的三维块体，只在外表面与裂纹面上生成网格。5aCAE 仅用 2704 个节点，得到与有限元 1125833 个节点一致的结果。

双边裂纹块体的表面网格与裂纹面网格 — **表面与裂纹面网格**左为整体网格，中、右为两条裂纹面

双边裂纹计算结果，5aCAE 与 FEM 对比 — **计算结果对比**左 5aCAE 2704 节点，右 FEM 1125833 节点

接触分析

2 页 · 2 个算例

5.1

多点接触

上体底面为波浪形，在均布压力 p = 2.0 作用下与下体形成多处接触。右图为中间接触区的法向压力与切向力分布，本方法（Our）与传统方法（Trad）结果一致。

5.2

圆角冲头接触

带圆角（r = 5）的冲头在 p = 50 MPa 作用下压入基体。右图为冲头边缘附近的接触压力：考虑与不考虑摩擦两种情况下，本方法与传统方法结果吻合，局部放大显示压力在接触边缘处的陡降。

圆角冲头压入基体的计算模型 — **计算模型**冲头 50×50、圆角 r = 5，基体 100×100

冲头边缘附近的接触压力分布 — **接触压力分布**含与不含摩擦，本方法与传统方法对比

结构振动与声场分析

4 页 · 2 组算例

6.1

结构振动与声场分析

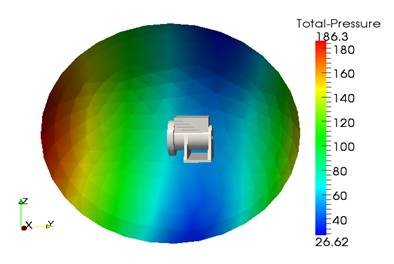

结构辐射声场在包围结构的球面场点上的总声压分布。无限域声辐射问题无需人为截断计算域。

6.1 · 续

结构模型与声压

带散热片的气缸结构直接以三维实体参与声场计算。

6.1 · 潜艇

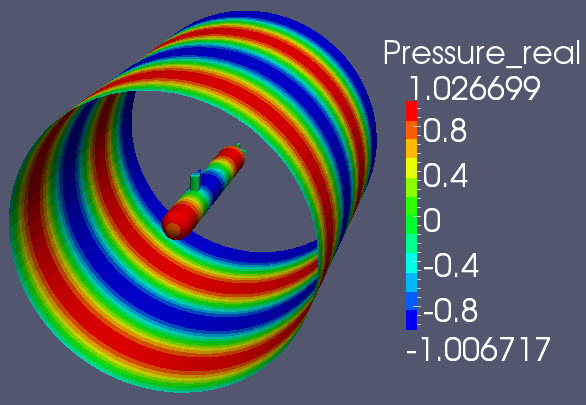

潜艇声场分析

潜艇周围的声场分布，无限域问题无需人为截断计算域。

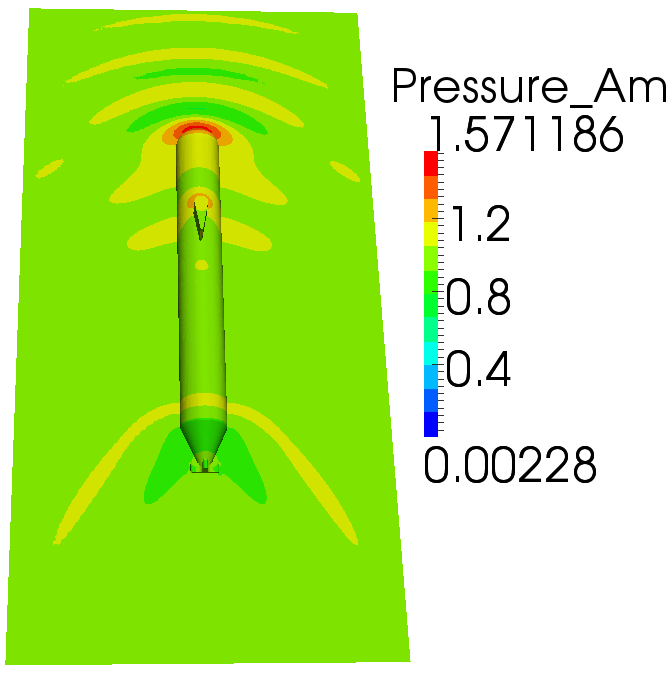

潜艇所在平面的声压幅值分布 — **平面声压幅值**Pressure_Am 分布

6.2

高速公路声屏障计算

点声源经声屏障后的声场分布，可用于评估屏障的降噪效果。
